INTRODUÇÃO AO SISTEMA BIM

O sistema BIM (Building information Modeling) ou Modelagem da informação da construção, consiste em uma evolução do desenho computadorizado em 3 dimensões. Ele não é e nunca será um simples “3D”, e sim a evolução deste; com informações integradas.

Vemos no gráfico acima, uma breve comparação entre o 2D, 3D e o BIM, onde:

• O CAD 2D possui informações de localização no espaço, e dimensões da geometria planar
• O CAD 3D possui informações de localização no espaço, dimensões da geometria tridimensional, e aparência da geometria tridimensional
• O sistema BIM possui informações de localização no espaço, dimensões da geometria tridimensional, aparência, coeficientes físicos, químicos e térmicos do material, informações de classificação de componente, informações referentes a vida útil e utilização ou qualquer outra informação que deseje-se atribuir; e, acima de tudo, parametrização de todas estas informações, tornando possível o manuseio e utilização destas informações de forma inteligente e facilmente aproveitável em outros softwares.

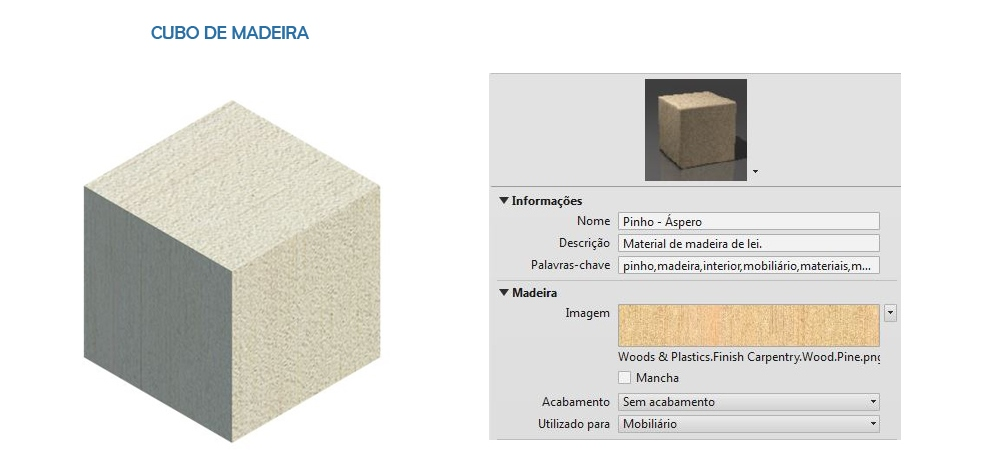

Informações presentes em um modelo 3D qualquer:

Informações padrão presentes nos materiais de um componente BIM

O sistema BIM pode ser considerado como a forma mais completa de prototipagem digital. Ao criarmos um modelo BIM estamos criando uma réplica digital do que estará em obra.

Com as informações presentes no modelo, torna-se possível uma integração muito maior entre as disciplinas de projeto, e todas as informações referentes ao projeto ficam centralizadas em um único lugar, de modo eliminarmos erros de orçamento, divergências entre revisões de projeto, entre outros.

AS DIMENSÕES PRESENTES NO SISTEMA BIM

Para compreender-se melhor a importância de alimentar um modelo BIM, a plataforma BIM foi categorizada em 5 dimensões distintas, cada uma representando um grupo particular de tarefas.

As 5 dimensões da tecnologia BIM.

BIM 3D

Deve-se tomar cuidado em observar que nem todo o 3D é BIM. Podemos considerar um novo termo chamado BIM 3D para distinguir modelagens que não possuem dados por em suas propriedades. Além da própria visualização em 3D, é capaz de carregar dados parciais para analises e geração de diversas tabelas para serviços de planejamento, orçamento e analise de energia.

Uma das grandes vantagens do BIM 3D é o que se chama de clash detection (detecção de interferências), isto é, a listagem de todas as interferências dentro do modelo federado (modelo interdisciplinar e multiplataforma) contendo todas as disciplinas.

BIM 4D

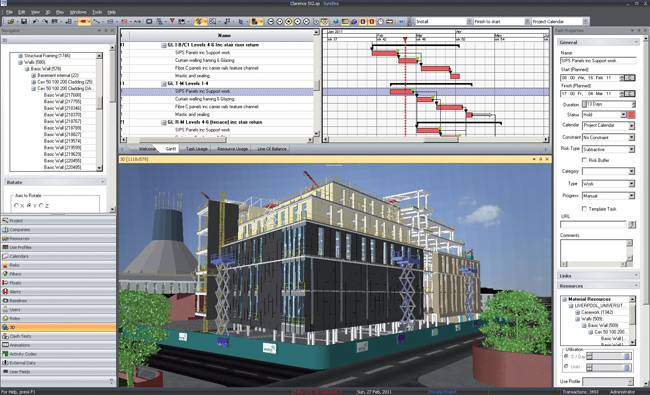

No BIM 4D, o usuário poderá vincular um planejamento de obra feito no MS Project ou no Primavera dentro de um software que faz a leitura do modelo federado e permite a ligação do tempo e tarefas ao modelo, gerando uma animação grafica sequencial dessa nova obra.

Integração modelo-cronograma-orçamento

BIM 5D

No BIM 5D, o usuário poderá vincular códigos de composição de um sistema de orçamento ao modelo, permitindo adicionar informações dos custos da obra aos elementos modelados. Dessa maneira, se torna mais fácil fazer o orçamento final dessa obra, sem que o orçamentista tenha que capturar os quantitativos manualmente e agragar os codigos em cada repetição de um serviço em um novo projeto, visto que podem ficar gravados em um template.

BIM 6D

Para os usuários que trabalham com analises de eficiência energética, o acréscimo de dados ao modelo que complementem as informações dos coeficientes dos materiais, dos ambientes, do local, do clima, etc, podem ser usados por diversos softwares BIM que se utilizam desses dados para gerar tabelas e graficos para estudo do projeto para melhorar sua qualidade e se tornar mais eficiente.

BIM 7D

Após o As-built, o usuário poderá realimentar o modelo com as alterações geradas in-loco. Dessa maneira, o proprietário ou o gerente da edificação já em uso pode ter um modelo para seu controle de manutenção ou do ciclo de vida da edificação.

Além disso, poderá controlar a garantia de equipamentos, como as bombas, os elevadores, etc. Tendo ainda, dentro do banco de dados do modelo as informações dos materiais, fabricantes, modelos, manuais, telefones e emails de empresas de manutenção, etc.

Já houveram vários movimentos por parte dos governos Federal e Estaduais para implementação do sistema BIM; Dentre Eles:

Foi estabelecida a criação da norma 15965, que contém a padronização dos elementos de modelo BIM, nela constam os padrões de informação mínimos que o modelo BIM deve ter, como as codificações OMNICLASS, SINAPI, entre outras informações geométricas e de aparência. Esta norma foi criada principalmente para regular a qualidade dos projetos que fazem parte de processos licitatórios. Já existem muitas licitações que estão exigindo BIM, que eventualmente precisam fazer segunda chamada pois os escritórios em BIM não atendem os requisitos mínimos.

Em 22 de agosto de 2019 foi publicado o DECRETO Nº 9.983, que
Dispõe sobre a Estratégia Nacional de Disseminação do Building Information Modelling e institui o Comitê Gestor da Estratégia do BIM .

Em 2 de abril de 2020 foi publicado o DECRETO Nº 10.306, que
Estabelece a utilização do Building Information Modelling na execução direta ou indireta de obras e serviços de engenharia realizada pelos órgãos e pelas entidades da administração pública federal, no âmbito da Estratégia Nacional de Disseminação do Building Information Modelling– Estratégia BIMBR, instituída pelo Decreto nº 9.983, de 22 de agosto de 2019..

No dia 2º de Abril de 2021 foi oficialmente publicada a revisão da:
LEI 14.133 – Licitação e contratos Administrativos

Onde em seu Artigo 19, item V, inciso 3, institui a preferência por projetos realizados na plataforma BIM.

Uma ótima fonte de conteúdo que reúne informações sobre a legislação e padronização dos projetos, é a BIMBR, da ABDI: <Entrar no site>

Para projetos do setor privado, observa-se frequentemente a utilização do BIM em projetos Industriais e Comerciais

Para projetos Residenciais deste mesmo setor, fica a critério da solicitação do cliente, ou da oferta do próprio profissional, visando bater a concorrência pelos diferenciais da plataforma e suas vantagens ao cliente.

Revit é um software BIM para Arquitetura, urbanismo, engenharia e design. Foi desenvolvido pela Charles River Software, empresa fundada em 1997 e renomeada Revit Technology Corporation em 2000, ano que foi lançada a primeira versão estável. Em 2002 a Autodesk adquire a empresa e o Revit passa a fazer parte do seu catálogo, onde permanece até hoje.

Hoje a Autodesk já chegou a citar abertamente que o Revit é o “Queridinho” da empresa, e que futuramente, conforme a tecnologia de hardware permitir, aos poucos os demais softwares relacionados à Arquitetura, Engenharia, e Construção da empresa serão unificados a ele.

Em um fluxo de trabalho bim existem outros softwares que participam do processo para determinadas funções, como Navisworks, MS Project, Formit, 3Ds Max, Enscape e etc, mas é o Revit que faz toda a modelagem e documentação do Empreendimento. Ele é a base para que tudo aconteça.

O Revit também não é o Único que faz a modelagem e documentação do projeto em BIM, ou seja, existem softwares concorrentes, mas é o Revit o software mais amplamente aceito, consolidado, e com garantia de evolução por fazer parte da Autodesk, que hoje é a empresa de softwares mais sólida do mercado.

VERSÕES DO SOFTWARE

As versões de software do Revit já passaram por inúmeras mudanças.

No início, o software era dividido em três versões distintas.
· Revit Architecture: Para projetos de Arquitetura
· Revit Structure: Para projetos de Estrutura
· Revit MEP: Para projetos de Instalações

Na versão de 2014, ele foi unificado e possui uma única solução capaz de realizar projetos de todas as disciplinas de edificações, e, inclusive, especula-se que em breve se unificará com os softwares voltados à infra-estrutura também. Pois percebe-se que o intuito da Autodesk é oferecer (quando a tecnologia de hardware permitir) uma única solução para todos os seus softwares, ou seja, unificar tudo que está relacionado à construção civil dentro do Revit.

Hoje, as versões do Revit se dispõe da seguinte forma:
· Autodesk Revit (Completo)
Esta versão possui todos os recursos do software, de forma unificada.

· Revit LT
Esta versão possui várias limitações, mas basicamente possui toda a parte de documentação, e a maioria dos recursos voltados à arquitetura. É uma ótima opção para reduzir o orçamento, pois custa de 1/4 do valor de uma licença normal

SISTEMA OPERACIONAL:
Suporte para sistema operacional Windows:
Deve-se possuir sempre a versão mais recente possível do Windows, pois a Autodesk sempre torna obsoleta e inoperável a instalação em versões antigas. No Windows XP e vista, por exemplo, já não há mais suporte.

Suporte para Sistema Operacional MAC:
Não há suporte para este tipo de sistema operacional. MAC’s não são recomendados para qualquer tipo de software
de Desenho Técnico, eles são próprios para softwares de artes gráficas e produção audiovisual.

LICENÇAS:
Em 2021, A Autodesk não vende mais os seus softwares. É possível apenas alugar.
Á partir de 7 de maio de 2021, todas as licenças serão vinculadas diretamente ao CPF dos seus usuários, mesmo que utilizadas dentro de empresas. Não é mais possível a utilização de uma assinatura por pessoas distintas. Medida tomada pela Autodesk para eliminar a possibilidade de Pirataria. O Custo aproximado das assinaturas é de R$1200 ao mês para a versão completa, e R$ 270 ao mês para a versão LT.

Licenças para Estudantes:
Para estudantes, os softwares da Autodesk são 100% gratuitos e não vem com nenhum tipo de restrição. Faz-se
a ressalva de que esta versão não pode ser utilizada para a comercialização de projetos. Isso é considerado ilegal.

HARDWARE NECESSÁRIO

• Processador: Qualquer processador, desde que o seu clock (Ghz) por núcleo seja o mais alto possível.
Para projetos de grande porte, o clock recomendado é acima de 3.6 Ghz. Para alguns processadores mais novos, podese
ter o clock um pouco mais baixo que o seu rendimento continuará superior.
Para obter uma comparação de processadores disponíveis no mercado com base na sua velocidade de clock, confira
o link abaixo:
https://www.cpubenchmark.net/singleThread.html
O Processador é o componente mais importante da configuração.

• Memória RAM: 16GB é o Ideal. Menos do que isso é insuficiente, mais do que isso é desnecessário
Armazenamento: Não é determinante, mas o uso de memória SSD traz um aumento considerável no desempenho.

• Placa de vídeo: Não é um componente essencial na manipulação do software. A maioria das placas atuais já são muito
superiores ao necessário. Recomenda-se as placas NVIDIA série GTX e RTX pois já atendem visualizações de realidade
virtual e renderizações;

• Monitor: Como muitas das tarefas do revit requerem compatibilização com outros projetos, e também visualização
em tempo real com auxílio de outros softwares como Navisworks e Autocad, exportação e conferência de planilhas e
cronogramas, é praticamente indispensável a utilização de dois ou mais monitores, Ou então, a utilização dos novos
monitores multi-tela como o Samsung Odyssey.

LINGUAGEM

É preferível que se utilize o Revit na sua linguagem nativa (Português), pelos seguintes motivos:
· Reduz a complexidade do software para pessoas que não entendam o inglês
· As tabelas exportadas que contenham cabeçalhos ou componentes ineditáveis, serão exportadas com a
linguagem em que está configurado o software.
· Nenhum dos recursos/atalhos do software original são alterados quando se muda a linguagem. (Por
exemplo, no revit em português o atalho do “TRIM” continua sendo “TR”)

Algumas outras possibilidades tornam-se possíveis à partir do momento que você tem um projeto em BIM:

REALIDADE VIRTUAL

O ambiente virtual ou Realidade Virtual é uma tecnologia cujo mecanismo é aplicado a uma interface que conecta os usuários e utiliza um sistema informatizado, para construir uma plataforma realista e proporcionar ao visitante uma sensação de que o que se está vendo é praticamente parte do real.
O objetivo da Realidade Virtual é projetar o que é real no ambiente virtual em tempo real, baseado as técnicas e ferramentas tecnológicas com o intuito de ampliar a sensação de realidade ao visitante. Resumidamente a Realidade Virtual é uma simulação do que se vive na plataforma informatizada. Pode ser também batizada de Realidade Ficcional, pois é através do que compreendemos das situações, que conseguimos aproximá-las do que é real.
O sistema BIM se torna uma ferramenta ainda mais potente (principalmente comercialmente) quando conseguimos associa-lo à realidade virtual. Uma particularidade do software REVIT, por exemplo, é a possibilidade de se realizar o “clash-detection” ou o simples passeio pelo projeto. Isto pode ser feito em tempo real, enquanto o projeto está aberto, ou também pode ser gerado um “game/jogo” do projeto ou setor de interesse e enviado ao cliente.

Alguns aplicativos de realidade virtual já permitem o uso simultâneo via internet, ou seja, o cliente e o projetista podem utilizar esta aplicação para apresentações ou reuniões à distância. Em uma projeção plena da capacidade desta aplicação, poderá haver em obra alguém responsável pela criação de um modelo asbuilt da obra, onde as tomadas de decisão poderão ser feitas acessando o modelo virtual ao envés de ir até a obra. Esta aplicação permite a utilização de óculos de realidade virtual, que podem ser utilizados para uma imersividade ainda maior. Pode-se “entrar” no modelo virtual.

PROGRAMAÇÃO GRÁFICA EM LINGUAGEM PYTHON COM O DYNAMO

Há quem diga que o próximo passo da tecnologia para qualquer ramo que interaja com a informática, é a popularização das linguagens de programação. No caso da tecnologia BIM, isso já se tornou uma realidade. Foi introduzida na versão 2017 do software Revit da Autodesk, uma aplicação chamada DYNAMO, (Relação Revit-Dynamo pode se comparar à relação Excel-VBA) que é uma aplicação de programação gráfica que utiliza a linguagem python em sincronia com a base de dados do Revit. Esta aplicação veio com o intuito de facilitar a programação de rotinas para pessoas que não necessariamente entendam a linguagem python. Com isto, pode-se automatizar qualquer tipo de tarefa desgastante, realizar atividades que o software não possui, realizar cálculos ou geometrias diversas e principalmente, alimentar softwares externos com as informações do modelo BIM, fazendo com que esta conexão seja simultânea.

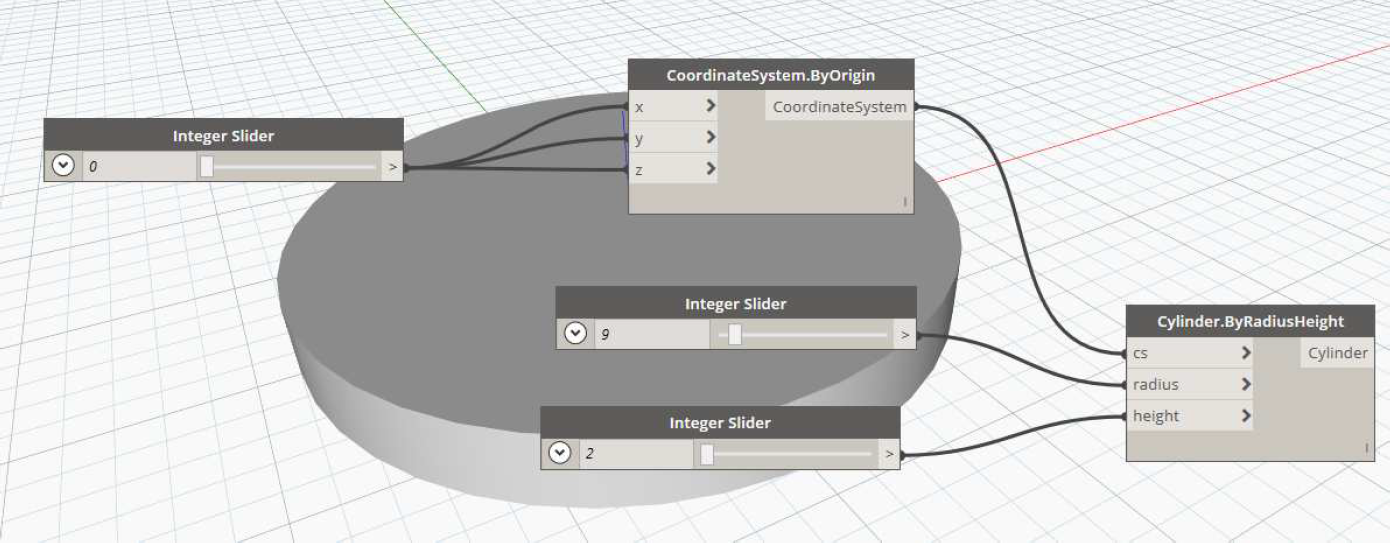

Acima, à exemplo, vê-se a lógica utilizada para criar um cilindro por meio de “nós” existentes na base de dados do software. Estes nós (caixas em bege), já estão presentes em uma grande biblioteca de lógicas que a aplicação possui, basta inseri-los, associa-los e rearranjá-los.

Exemplos de funções interessantes que podem ser criadas:
• Vinculo direto entre o modelo BIM e tabelas de excel, Possibilitando orçamento em tempo real, determinação de dimensões de geometrias ou parâmetros de posicionamento
• Modelagem automática de acabamentos nas paredes de todos os ambientes do modelo BIM, com base em tabelas de acabamento preenchidas no excel
• Inserção automática de identificadores ou tags. (Exemplo: inserir tags informando o nome do material e bitola da tubulação em todos os tubos maiores que 1m, ou inserir textos indicando “prumada”, em todas as tubulações verticais presentes em mais de um pavimento
• Geração de geometrias complexas para arquitetura ou estrutura
• Detecção automática de tamanho de prancha e geração do PDF das mesmas.
• Nomenclaturas e preenchimentos automáticos em geral, geração de listas com base em critérios.
• O Dynamo é também compatível com outros softwares como ROBOT,SAP2000,Advance steel
Para mais informações digitar palavras-chave no youtube
Dynamo revit
Dynamo for structure
Dynamo and robot structure analysis

COLABORATIVIDADE OU GERENCIAMENTO NA NUVEM

O Collaboration for revit ou Autodesk 360 visa facilitar a comunicação entre os projetistas principalmente à distância, sendo que em um futuro próximo todos os projetos poderão ser armazenados na nuvem no sentido de dinamizar o processo de projeto de um escritório para o outro, não importa a distância.
